地磅传感器安装步骤说明

1.传感器安装建议

实践证明，柱式类传感器安装限位非常重要，ZSW-G压柱型传感器也是如此，如果传感器安装对位垂直、限位设施完好，秤体系统可以达到很高的精度。建议使用传感器假体对位固定，而后用传感器取代传感器假体的方案来解决传感器安装垂直的问题，参见下图及步骤说明：

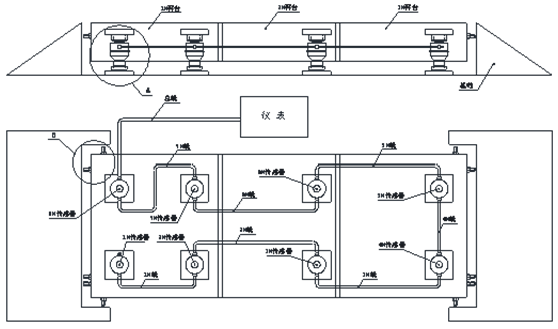

秤体示意图（ZSW-G系列串联组秤为例）



2.安装步骤说明：

1、检查基础完好，符合强度及平面度要求。

2、上压头与与秤台上顶板固定好，为方便更换建议用螺栓固定，下底座与下底板固定，为方便更换一般建议用螺栓或用销子固定。

3、把1#秤台、2#秤台、3#秤台按顺序放置于相位位置，注意调整限位螺栓以免碰撞受损，秤台与四周基础间隙一样，秤台之间连接良好，一般建议用自由连接。

4、如上图示意，取8只传感器假体安装于秤台下，安装完毕后，检查秤台连接良好，位置符合要求，使每只传感器假体能压实，然后调整限位间隙为0.5~1.5mm。

5、此时秤台及下底板位置已经确定，底板可固定于基础上，用千斤顶升起秤台，逐个取下传感器假体，更换为传感器，并进行连线。

6、调整秤台限位间隙，使长度方向3~5mm，宽度方向2~4mm，可开始进行加载调试。

7、为确保秤体系统计量精度，需引导用户定期对限位距离检查调整到上述范围，必要时用水平对位仪检查传感器是否垂直安装。

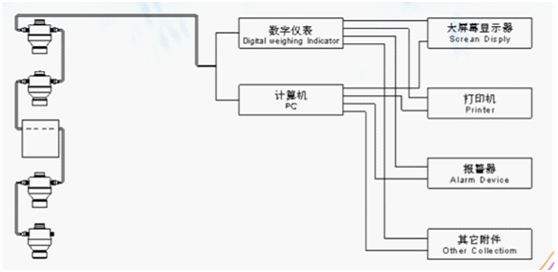

称重系统方案示意图



3.质量保证

● 质量保证期限

在正常使用状态下，12个月内免费保修。（广东山和智能称重系统有限公司出品）
