汽车衡安装注意事项

2017-06-15

汽车衡安装注意事项
秤体部分
秤体包括台面、横向限位、纵向限位、传感器上下连接件及处传感器位置调整底座五部分构成。在衡器安装时一定要保证以下几个要求：
传感器预埋件的横、竖、对角线误差均不能超过3mm传感器上下连接件对中准确，要求传感器保证垂直。
衡器的横向限位间隙不能超过2mm，纵向限位间隙不能超过3mm。
体与引道间的缝隙宜在10～20mm之间，不能过小，也不宜过大。
传感器部分
传感器是电子称重设备中完成力一电转换的关键部件，也是影响称重精度的主要部件。传感器安装在承重梁的底部，固定在一块可调高度的垫铁上。通过调整垫铁，可以调整台面的水平面。传感器的力一电转换精度很高，一般在0.5%一0.01%。在电子称重中普遍采用的是称重传感器。转换原理

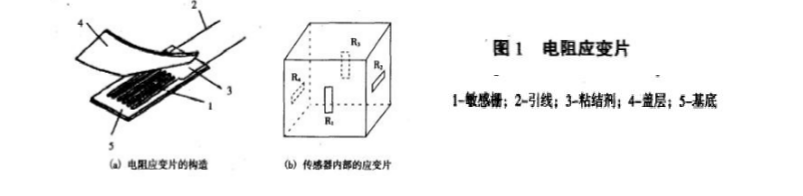

传感器的力一电转换是利用传感器内部的金属丝(即电阻应变片)在受压发生弹性变形时，其电阻值也产生相应变化这一物理性能进行工作的，这一特性称为电阻的应变一电阻效应。电阻应变片外形及其在传感器内部的位置见图1所示。

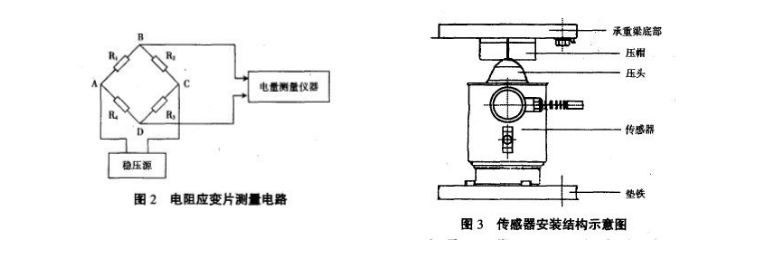

电阻应变片用粘合剂粘贴在金属弹性元件表面，在横向和纵向上都粘贴有两片，并接成桥式测量电路，如图2。如果在弹性元件上加上重量W，电阻应变片随同弹性元件一起变形，应变片的阻值将发生变化。通过测量阻值的变化，就可间接得到外加重量W的值(一般是测其输出的电压值)。图3是传感器安装结构示意图。
仪表部分
二次仪表对传感器输出的模拟信号进行放大、滤波处理，并进行A/D转换，然后将数据输出给计算机进行数据处理。二次仪表我们也称作通道。通道对传感器的信号处理不好，会直接影响称重准确度。图5是通道电路原理图。
